概述
SZR系列熱礦振動篩**燒結廠完成熱燒礦的分級和向冷卻設備均勻給料作業,是我公司的**產品之一。根據用戶的要求,我公司承擔不同規格型號熱礦篩的設計制造。

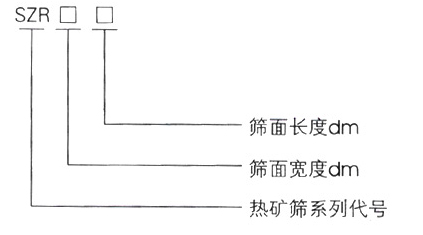

型號說明
工作原理和結構特點
SZR系列熱礦振動篩為座式安裝,采用雙軸振動器振動。雙軸振動器兩根軸由兩臺電動機分別帶動做反向自同步旋轉,使篩箱產生直線振動。電動機安裝在篩箱側面的固定支架上,故電動機不參振 。
電動機和雙軸振動器之間,兩臺雙軸振動器之間均采用萬向聯軸器連接,萬向聯軸器同時具有角度和長度的補償作用,可以滿足篩機工作時電動機和激振篩的相對位移要求。
根據電動機和振動器安裝位置的不同,熱礦振動篩可制成上振式或下振式。
SZR系列熱礦篩均配備二次隔振 系統,對基礎的動負荷較小,使用于有隔板減振要求,安裝高度允許的場合。
熱礦篩篩箱的側板與橫梁采用**耐熱不銹鋼(或**耐熱鋼)制造 ,主板和側板之間,側板和橫梁的連接采用環槽鉚釘鉚接,連接緊固可靠。
熱礦振動篩工作時,篩板與高溫物料接觸,要求有較好的耐磨、耐熱性能,故采用耐熱合金鑄鋼。工作時篩板會受熱膨脹,篩板固定裝置采用斜插緊固,并設有熱補償機構,可保證工作溫度狀態下,篩板固定牢靠,篩板折裝也比較方便。

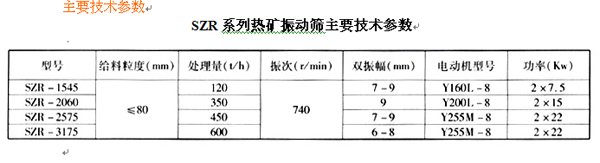

SZR系列熱礦振動篩主要技術參數
★ 本公司可根據用戶需要而設計制造特殊型號規格的篩機。
★ 本公司對所有技術資料、尺寸保留修改的權利,如實物與文中圖案不符,應以實物為準,解釋權歸本公司。
